Estrattore in linea canalizzabile a sezione circolare

CAPITOLATO

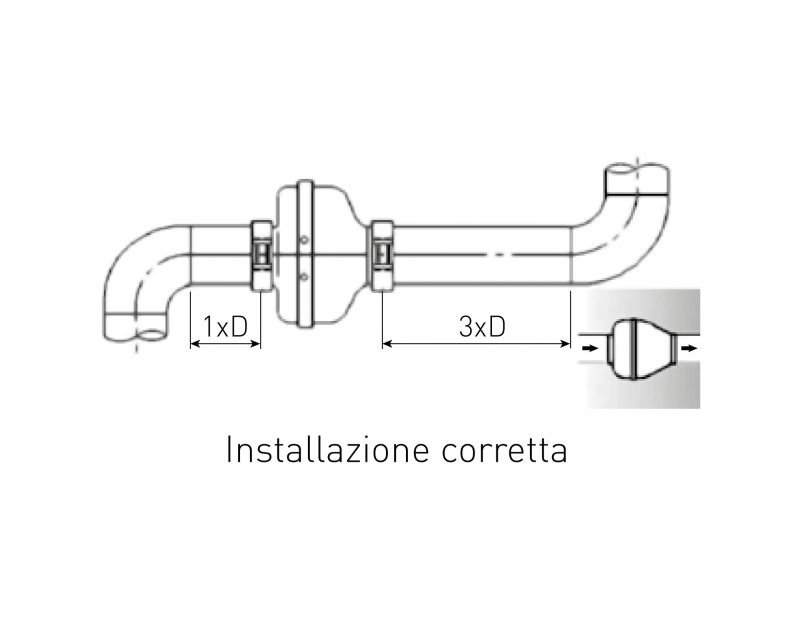

Ventilatore centrifugo intubato a sezione circolare per estrazione e immissione di aria pulita da portare fino a 1170 m³/h con basse pressioni. La sezione circolare con il flusso in linea, semplifica l’installazione in circuiti esistenti o prime installazioni con condotti circolari rigidi o flessibili in ingresso e uscita. Struttura realizzata interamente in lega di alluminio tornito in lastra in due parti unite tra loro mediante viti a vista. All’interno della struttura sono presenti raddrizzatori di filetti che riducono la turbolenza del fluido e consentono di limitare i tratti di turbazione diritta. Esternamente all’involucro è presente la scatola di derivazione dalla quale è possibile effettuare tutti i collegamenti elettrici

VENTILATORE

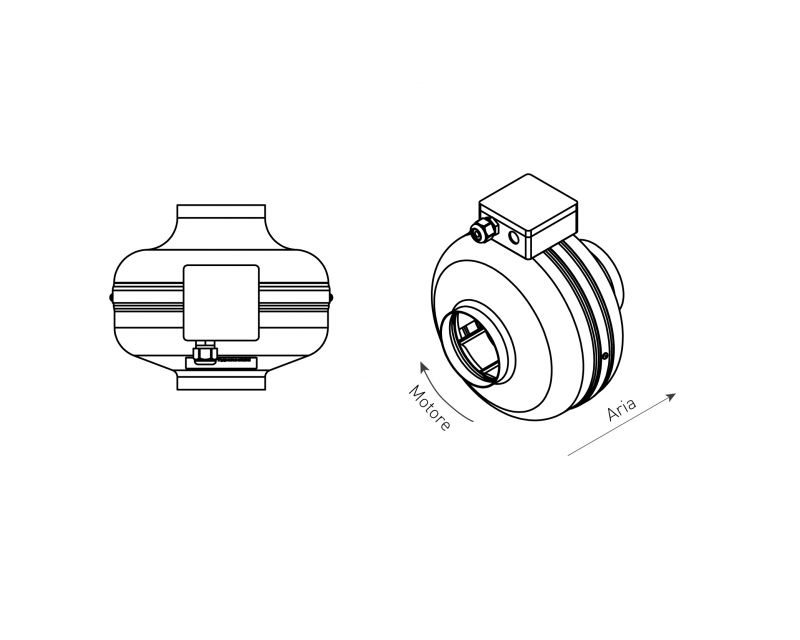

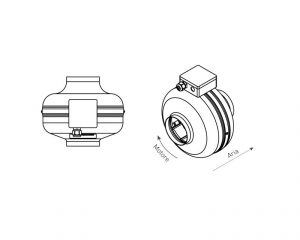

Girante centrifuga a pale rovesce, realizzata in plastica e metallo, direttamente accoppiata al motore a rotore esterno, equilibrata dinamicamente su due piani secondo la norma G6.3 DIN ISO. Coclea in lamiera zincata verniciata grigio chiaro RAL 7035, per installazioni anche a vista. Montaggio orizzontale o verticale. Staffa di montaggio integrato per una facile installazione del gruppo elettroventilante. Può essere utilizzato sia per mandata sia in ripresa.

MOTORE
Motore protezione IP33 in classe di isolamento F a rotore esterno. È presente solo un’alimentazione monofase a 230V, 50Hz. Protezione termica con riarmo automatico, cuscinetti a sfera. Un interruttore termostatico incorporato protegge il motore dal sovraccarico che riaccende automaticamente il gruppo ventilatore dopo lo smaltimento della temperatura interna. Temp. minima fluido = -20°C. Temp. massima fluido = +60°C.
