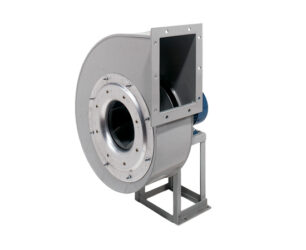

VENTILATORE
Ventilatore centrifugo a semplice aspirazione, pale rovesce, idoneo per l’aspirazione di aria anche polverosa, segatura, trucioli, materiali granulari in basse concentrazioni ad esclusione dei materiali filamentosi. Campo di lavoro a portate elevate, prevalenze medio/alte. Girante a pale rovesce in lamiera d’acciaio zincato e saldato. Equilibrata staticamente e dinamicamente secondo normative ISO, mantiene a livelli minimi rumorosità e vibrazioni. Orientamenti: i ventilatori serie VCRS ammettono 16 posizioni di orientamento (8 orarie RD e 8 antiorarie LG) definite guardando il ventilatore da lato motore.

CARATTERISTICHE
Coclea in acciaio al carbonio verniciato RAL 7032 e/o RAL 5015, girante in acciaio verniciato con equilibratura statica e dinamica. Costruzione robusta interamente in lamiera d’acciaio saldata di grosso spessore e poi verniciata a polveri epossidiche in grigio RAL 7032 e/o blu RAL 5015. Condizioni dell’aria in aspirazione T=15°C, p=760 mm Hg. Montaggio previsto su sedia di sostegno. Possibilità di richiedere un’ulteriore sedia fissata sulla bocca di aspirazione per aumentare la solidità della macchina.

MOTORE
Asincrono trifase con rotore a gabbia, classe IE3, in esecuzione 230/400 V (per potenze fino a 4kW), 400/690 V (per potenze superiori ai 4 kW), cassa B3, protezione IP55, secondo gli standard UNELMEC. Installato a 2, 4 o a 6 poli a seconda della pressione richiesta, oppure a doppia polarità per le versioni a due velocità. Le potenze riportate nelle tabelle di prestazioni sono state dimensionate tenendo conto del rendimento della macchina e di un ulteriore margine di sicurezza per compensare eventuali anomalie dell’impianto. Temperatura minima del fluido: -25 °C. Temperatura massima del fluido: +60 °C in esecuzione standard.

VENTILATORE
Ventilatore centrifugo a semplice aspirazione, pale rovesce, con accoppiamento diretto, idoneo per l’aspirazione di aria pulita o leggermente polverosa, per le più diverse applicazioni dell’impiantistica industriale e del condizionamento civile e industriale. Campo di lavoro a portate elevate, prevalenze medio/basse. Girante a pale rovesce in lamiera d’acciaio zincato e saldato. Equilibrata staticamente e dinamicamente secondo normative ISO, mantiene a livelli minimi rumorosità e vibrazioni. Orientamenti: i ventilatori serie VCRP ammettono 16 posizioni di orientamento (8 orarie RD e 8 antiorarie LG) definite guardando il ventilatore da lato motore.

CARATTERISTICHE
Coclea in acciaio al carbonio verniciato RAL 7032 e/o RAL 5015, girante in acciaio verniciato con equilibratura statica e dinamica. Costruzione robusta interamente in lamiera d’acciaio saldata di grosso spessore e poi verniciata a polveri epossidiche in grigio RAL 7032 e/o blu RAL 5015. Condizioni dell’aria in aspirazione T=15 °C, p=760 mm Hg. Montaggio previsto su sedia di sostegno. Possibilità di richiedere un’ulteriore sedia fissata sulla bocca di aspirazione per aumentare la solidità della macchina.

MOTORE
Asincrono trifase con rotore a gabbia, classe IE3, in esecuzione 230/400 V (per potenze fino a 4 kW), 400/690 V (per potenze superiori ai 4 kW), cassa B3, protezione IP55, secondo gli standard UNELMEC. Installato a 2, 4 o a 6 poli a seconda della pressione richiesta, oppure a doppia polarità per le versioni a due velocità. Le potenze riportate nelle tabelle di prestazioni sono state dimensionate tenendo conto del rendimento della macchina e di un ulteriore margine di sicurezza per compensare eventuali anomalie dell’impianto. Temperatura minima del fluido: -25 °C. Temperatura massima del fluido: +60 °C in esecuzione standard.

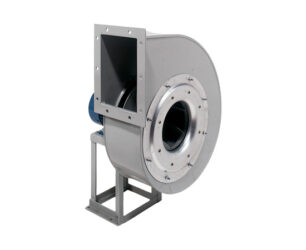

VENTILATORE
Ventilatore centrifugo a semplice aspirazione, pale avanti con accoppiamento diretto, idoneo per l’aspirazione di aria pulita, di vapori e laddove sono movimentati grossi volumi d’aria con basse pressioni. Campo di lavoro a portate elevate, prevalenze basse. Giranti a pale curve in avanti in lamiera d’acciaio zincato e saldato. Equilibrate staticamente e dinamicamente secondo normative ISO, mantengono a livelli minimi rumorosità e vibrazioni. Orientamenti: i ventilatori serie VCAP ammettono 16 posizioni di orientamento (8 orarie RD e 8 antiorarie LG) definite guardando il ventilatore da lato motore.

CARATTERISTICHE
Costruzione robusta interamente in lamiera d’acciaio saldata di grosso spessore e verniciata a polveri epossidiche in grigio RAL 7032 e/o blu RAL 5015. Condizioni dell’aria in aspirazione T=15 °C, p=760 mm Hg. Montaggio previsto su sedia di sostegno. Possibilità di richiedere un’ulteriore sedia fissata sulla bocca di aspirazione per aumentare la solidità della macchina.

MOTORE
Asincrono trifase con rotore a gabbia, classe IE3, in esecuzione 230/400 V (per potenze fino a 4 kW), 400/690 V (per potenze superiori ai 4 kW), cassa B3, protezione IP55, secondo gli standard UNELMEC. Installato a 2, 4 o a 6 poli a seconda della pressione richiesta, oppure a doppia polarità per le versioni a due velocità. Le potenze riportate nelle tabelle di prestazioni sono state dimensionate tenendo conto del rendimento della macchina e di un ulteriore margine di sicurezza per compensare eventuali anomalie dell’impianto. Temperatura minima del fluido: -25 °C. Temperatura massima del fluido: +60 °C in esecuzione standard

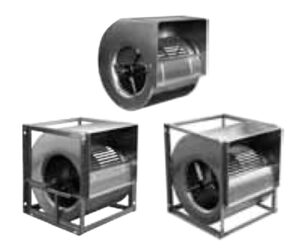

VENTILATORE
Ventilatore centrifugo con pale curve in avanti, doppia aspirazione per esecuzione a trasmissione realizzato in acciaio galvanizzato. Range temperatura di utilizzo: (-20 ÷ +80) °C.

VERSIONI
AT-S: Esecuzione leggera. Cuscinetti esenti da manutenzione e montati in raggiere di acciaio stampato AT-SC: Esecuzione rinforzata con telai d’acciaio rettangolari saldati alle estremità. Cuscinetti esenti da manutenzione montati in raggiere di acciaio stampato AT-AR: Esecuzione rinforzata per uso pesante con telai d’acciaio rettangolari saldati alle estremità. Cuscinetti a supporto, lubrificabili, per uso medio-pesante.

FINITURA
Anticorrosivo in lamera di acciaio galvanizzato.

VENTILATORI

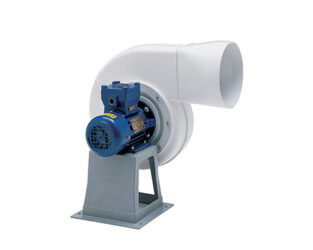

Ventilatore centrifugo realizzato in polipropilene a iniezione, costruito con materiale antiacido per estrazione fumi corrosivi, normalmente usato nei laboratori, cappe di aspirazione, impianti farmaceutici e impianti di galvanica. Particolarmente impiegato dove si richiede resistenza agli agenti chimici, silenziosità e risparmio energetico. Coclea orientabile in polipropilene resistente ai raggi UV. Girante a pale curve in avanti realizzata in polipropilene, equilibrata staticamente e dinamicamente secondo normative ISO. Sono assicurate perfetta bilanciatura, silenziosità e resistenza, garanzia di qualità e lungo funzionamento.

MOTORI
Asincroni trifase con rotore a gabbia, classe IE3, iin esecuzione 400V/50-60 Hz cassa B3, grado di protezione IP55, secondo gli standard UNELMEC. Installati a 2, 4 o a 6 poli a seconda della pressione richiesta, oppure a doppia polarità per le versioni a due velocità. Il montaggio è previsto su una sedia di sostegno non comune al ventilatore. Le potenze riportate nelle tabelle di prestazioni sono state dimensionate tenendo conto del rendimento della macchina e di un ulteriore margine di sicurezza per compensare eventuali anomalie dell’impianto. Temperatura minima fluido: -25°C. Temperatura massima fluido: +60°C. Condizioni dell’aria in aspirazione T=15°C, p=760 mm Hg.

MODELLI
– Versione ATEX II 2G: EEx-d IIB, EEx-d IIC, T4.

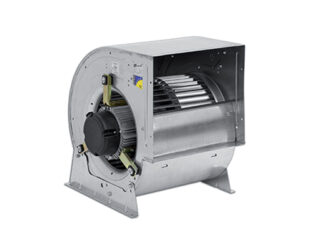

VENTILATORE
Ventilatore centrifugo con pale curve in avanti, doppia aspirazione con motore direttamente accoppiato, realizzato in acciaio galvanizzato. Portata fino a 7750 m³/h e pressione fino a 500 Pa. Ventola equilibrata dinamicamente secondo la norma ISO-1940.

MOTORE
Motore chiuso IP54 con cuscinetti a sfera in classe F, in esecuzione monofase 230V 50 Hz o trifase 400 V 50 Hz, disponibile a 4 o 6 poli. Range temperatura di lavoro (-20 ÷ +60) °C. A richiesta motore Brushless o a 3 velocità.

ACCESSORI
Interruttore ON/OFF. Regolatore di velocità elettronico a taglio di fase per versioni monofase, inverter per versioni trifase.
