FCAN

Box portafiltro di sicurezza con sistema bag in - bag out
FCAN
PRODOTTO
FCAN
DESCRIZIONE
Box per filtro assoluto dotato di un sistema bag-in bagout, integrato, per proteggere gli operatori durante la sostituzione dei filtri
MATERIALE
Box acciaio spessore 2 mm a tenuta aria, verniciato bianco RAL9010
CAPITOLATO
Box acciaio spessore 2 mm a tenuta aria, verniciato bianco RAL9010. Sistema di serraggio costituito da un telaio in acciaio inossidabile che, tramite una coppia di leveraggi, agisce sull’intera superficie di contatto del filtro. Fissaggio del sacco di contenimento tramite un anello elastico a doppia cava fornito a corredo. Portina di chiusura provvista di 2 maniglie ed in RAL 9010. Viene inserita con un sistema di sicurezza tale da garantirne il serraggio solo se il filtro è in posizione. Collegamento del box ai condotti tramite flangia rettangolare preforata. Predisposizione per prese di pressione. Sistema bag in bag out per la protezione degli operatori. Tenuta d’aria della cassa valida a ± 5000 Pa (classificazione L1 secondo EX 1886, rapporto di prova CETIAT n° 2514090). Penetrazione d’aria localizzata sul piano di giunzione 0.01% (Emery 3004 test). Flangia a doppia cava per garantire la sostituzione del sacco senza interrompere il contenimento.
PRINCIPIO DI FUNZIONAMENTO FCAN
è un box per filtro assoluto dotato di un sistema bag-in bagout, integrato, per proteggere gli operatori durante la sostituzione dei filtri. Questa versione permette il passaggio di portate d’aria elevate oltre che un doppio stadio di filtrazione (HE, THE, carbone attivo)
APPLICAZIONI
Estrazione aria da laboratori di sicurezza microbiologica (contenimento P3 o P4) Industria farmaceutica, chimica o nucleare. Ospedali, biotecnologie, cura degli animali Sostituzione dei filtri senza rischio di contaminazione; da utilizzare quando è obbligatorio che l’operatore o l’ambiente non siano a contatto con i composti contaminati (particelle o molecole) presenti sul filtro o nel box

GAMMA • 4 dimensioni del box per i filtri standard: 3-3 (305x305), 4-4 (457x457), 3-6 (305x610), 6-6 (610x610) • 4 possibili spessori del filtro: 48 mm / 68 mm / 150 mm / 292 mm

SERIE PF-PFL

Plafone per sale operatorie asettiche e sterili
SERIE PF-PFL
Prodotto
FSF
Materiale
Reticolo e terminali filtranti per filtri assoluti
Costruzione
Reticolo e telaio in profilo di alluminio estruso anodizzato. Diffusore in lamiera di acciaio Inox
CAPITOLATO
Plafone filtrante per sala operatoria, tipo Teknowool air FSF, costruito con reticolo in profilo in lega di alluminio estruso anodizzato a larghezza ridotta (50 mm), giunzioni in lega di zinco/alluminio pressofusa. Terminali per filtri assoluti con telaio in profilo di alluminio estruso anodizzato, cappa superiore in lamiera di acciaio Inox, kit di serraggio per filtri H=66 mm e H=90 mm. Diffusore in lamiera di acciaio Inox con foratura tonda diametro 5 mm passo 8 mm.
FUNZIONI
Plafone filtrante per la realizzazione di sistemi a flusso laminare per sale operatorie e camere bianche.
APPLICAZIONI
Ambienti di tipo ospedaliero. Possibilità di utilizzare sia filtri HEPA a tenuta meccanica che liquida.

SERIE F22

Plafone per sale operatorie asettiche e sterili
SERIE F22
Prodotto
F22
Materiale
Telaio in alluminio estruso anodizzato, plenum in materiale plastico stampato
Setto filtrante
Microfibra di vetro ignifuga idrorepellente
CAPITOLATO
Terminale filtrante monoblocco, tipo Teknowool air F22, costruito con un telaio in alluminio estruso anodizzato, plenum in materiale plastico stampato e setto filtrante in microfibra ignifuga idrorepellente.
FUNZIONI
I terminali filtranti F22 sono utilizzati per filtrazione assoluta, si installano in controsoffitti modulari o lisci.
APPLICAZIONI
Ambienti di tipo ospedaliero, clinico, farmaceutico, ambienti a contaminazione controllata, camere sterili.

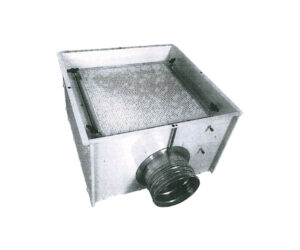

SERIE F24

Plafone per sale operatorie asettiche e sterili
SERIE F24
Prodotto
F24
Materiale
Lamiera zincata Z200 con verniciatura epossidica
Costruzione
AISI 304. Diffusore a effetto elicoidale, attacco circolare superiore, profili speciali di assemblaggio modulare per soffitti filtranti. Altri filtri a richiesta
CAPITOLATO
Cassonetto in lamiera zincata Z200, tipo Teknowool air F24, spessore 1 mm con verniciatura epossidica; apposita battuta per la tenuta del filtro assoluto spessore 68 mm tramite dispositivo a vite; attacco circolare con serrandina di taratura azionable dal fronte del cassonetto a filtro montato; diffusore in lamiera zincata Z200 verniciata forata, spessore 1 mm; attacchi per la misura della pressione differenziale lateralmente e frontalmente.
FUNZIONI
Utilizzati per impianti dove sia richiesto un grado di filtrazione assoluta, si installano in controsoffitti modulari o lisci.
APPLICAZIONI
I cassonetti portafiltro assoluto sono utilizzati in applicazioni dove sono richieste particolare caratteristiche di purezza d’aria come ospedali o laboratori.
